SHP8-Extrator/Exaustor de Fumos de Laboratório, PP/PVC
SHP8-Extrator/Exaustor de Fumos de Laboratório,PP/PVC,Montagem no teto, montagem na parede
Nº do item :SHP8
Nome do produto:Exaustor de fumos (montagem no teto/parede/bancada)
Material:PP (Polipropileno), PVC (Cloreto de Polivinila)
1. Junta: PP/PC de alta qualidade, giratória em 360°
2. Anel de vedação da junta: borracha tratada contra envelhecimento.
3. Mola de suporte/parafuso da junta: PP de alta qualidade com rolamento S/S moldado no centro para travamento
4. Botão de ajuste da junta: PP/PC de alta qualidade com porca de latão embutida travando com o parafuso central
5. Damper: para ajustar manualmente o fluxo de ar com um botão
6. Coifa/cúpula: D375mm/200mm, PP/PC de alta qualidade, vermelho, cinza e transparente disponíveis
7. Tubo de extensão: PVC/PC de 75mm
8. Suporte: PP/PC de alta qualidade (montagem no teto/parede), PP/PC (montagem na bancada)
9. Anel de guia: borracha tratada com baixo atrito
exaustor de fumos, exaustores de fumos, ventilador de extração,
EXTRATOR DE FUMOS SHP8:Φ75
Junta: PP de alta qualidade. Giratória em 360°, fácil de desmontar, montar e limpar
Anel de vedação: Borracha tratada com baixo atrito
Parafuso central: Aço inoxidável 304
Botão de ajuste da junta: Totalmente em latão com rolamento S/S interno travado com o parafuso central
Damper: Para ajustar o fluxo de ar manualmente com um botão
Coifa/cúpula: PP/PC de alta qualidade
Tubo: 75mm / PP
Dispositivo de giro: com dispositivo de giro de 360°, usando o rack fixo como centro, permitindo um raio de movimento máximo de 1600mm

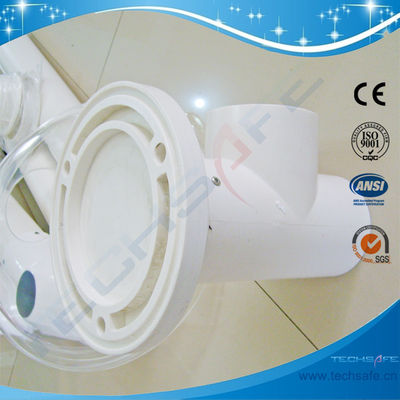

Suporte de instalação: Injeção de plásticos de um molde completo, painel de montagem firmemente conectado à junta

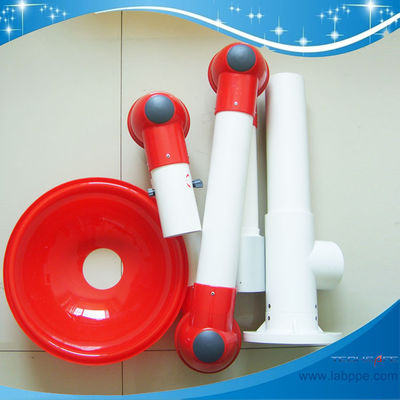

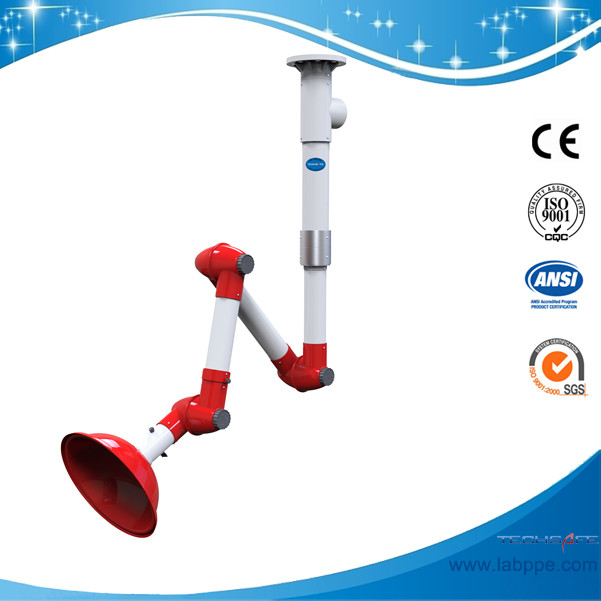

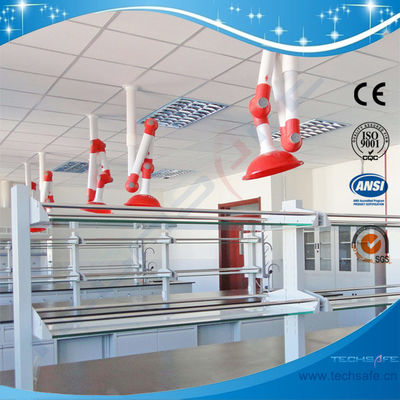

ILUSTRAÇÕES DO EXTRATOR DE FUMOS
Capacidade:
Feito de material de PVC, PP de alta qualidade, aço inoxidável SUS304, à prova de corrosão, à prova de ácido e à prova de álcali;
- O escopo de movimento é grande, giratório em 360º como centro do suporte, 1240mm como raio; pode ser flexionado livremente dentro do escopo de altura de 720mm;
- A distância entre o suporte ornamental e o suporte é ajustável; o escopo ajustável é de 990mm-1450mm.
- O botão ajustável de ar pode controlar o fluxo de ar;
- É conveniente de usar, fácil de desmontar, recombinar e limpar.
- Instalação e uso
- Escolha a posição de instalação de acordo com o local de trabalho e o ambiente interno, no furo do teto de acordo com o suporte, use parafuso M8 para fixar o suporte ao teto;
- Coloque o tubo flexível no orifício do tubo de vento de drenagem, deixe a capa do tubo travar o tubo flexível e o tubo de vento de drenagem, para aparafusar a base;
- Aparafuse a tampa de coleta de ar;
- Conecte a saída de vento de drenagem ao sistema de vento de drenagem;
- Ao usar, pode empurrar e puxar a tampa de coleta de ar, fazê-la apontar para a posição de bombeamento e ajustar o botão ajustável de fluxo de ar. Após o uso, aparafuse o botão ajustável, feche o defletor, dobre a tampa de coleta de ar e reinicie.
- Aviso na aplicação
- Tendo o eixo de pressão e o anel de borracha, se a junta ficar flexível, pode apertar o botão da junta;
- Não force ao empurrar e puxar a tampa de coleta de ar;
- O ângulo do tubo flexível e do suporte não deve exceder 90º, caso contrário, ele voltará;
- Altura de instalação: a distância do teto e da tampa de coleta de ar, Máx. 1660mm,

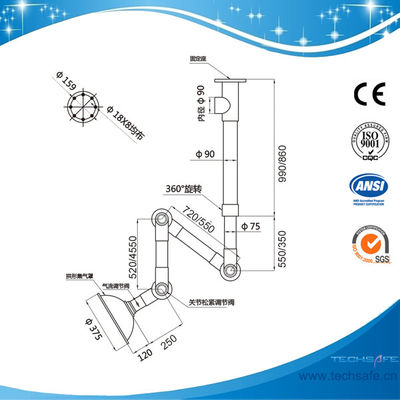

- Esquema de instalação
