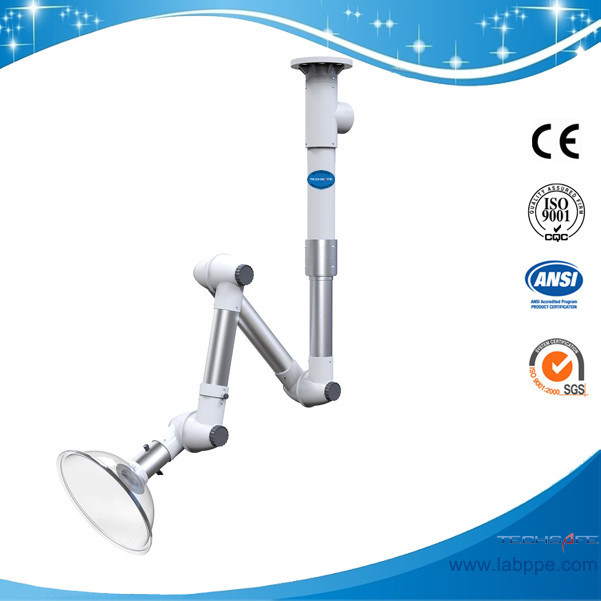

SHP83-braço extrator de fumaça flexível painel de montagem extrator de fumaça laboratório braços extratores de fumaça de soldagem vedação de braço de fumaça

Mais detalhes sobre exaustores de fumos de laboratório e soldagem, visite  www.labppe.com,

Extração de fumos, exaustores de fumos, exaustão de fumos,

,

Junta: PP de alta qualidade. Giratória em 360°, fácil de desmontar, montar e limpar
Anel de vedação: Borracha tratada de baixo atrito
Parafuso central: Aço inoxidável 304
Botão de ajuste da junta: Totalmente em latão com rolamento de aço inoxidável travado com parafuso central
Damper: Para ajustar o fluxo de ar manualmente com um botão
Capuz/cúpula: PP/PC de alta qualidade
Tubo: 75mm / PP
Dispositivo de giro: com dispositivo de giro de 360°, tomando o suporte fixo como centro, permitindo um raio de movimento máximo
de 1600mm
Suporte de instalação: Injeção de plástico de um molde completo, painel de montagem
fortemente conectado à junta

Junta: PP de alta qualidade. Giratória em 360°, fácil de desmontar, montar e limpar
Anel de vedação: Borracha tratada de baixo atrito
Parafuso central: Aço inoxidável 304
Botão de ajuste da junta: Totalmente em latão com rolamento de aço inoxidável travado com parafuso central
Damper: Para ajustar o fluxo de ar manualmente com um botão
Capuz/cúpula: PP/PC de alta qualidade
Tubo: 75mm / PP
Dispositivo de giro: com dispositivo de giro de 360°, tomando o suporte fixo como centro, permitindo um raio de movimento máximo
de 1600mm
Suporte de instalação: Injeção de plástico de um molde completo, painel de montagem
fortemente conectado à junta

1. Capacidade:

1) Feito de material de PVC, PP de alta qualidade, aço inoxidável SUS304, à prova de corrosão, à prova de ácido e à prova de álcali;

2) O escopo de movimento é grande, giratório em 360° como centro do suporte, com raio de 1240mm; pode ser flexionado livremente dentro do escopo de altura de 720mm;

3) A distância entre o suporte ornamental e o suporte é ajustável; o escopo ajustável é de 990mm-1450mm.

4) O botão ajustável de ar pode controlar o fluxo de ar;

5) É conveniente de usar, fácil de desmontar, recombinar e limpar.

2. Instalação e uso

1) Escolha a posição de instalação de acordo com o local de trabalho e o ambiente interno, no furo do teto de acordo com o suporte, use parafuso M8 para fixar o suporte ao teto;

2) Coloque o tubo flexível no orifício do tubo de vento de drenagem, deixe a capa do tubo travar o tubo flexível e o tubo de vento de drenagem, para aparafusar a base;

3) Aparafuse a tampa coletora de ar;

4) Conecte o orifício de vento de drenagem ao sistema de vento de drenagem;

5) Ao usar, pode empurrar e puxar a tampa coletora de ar, fazê-la mirar na posição de bombeamento para baixo e ajustar o botão ajustável de fluxo de ar. Após o uso, aparafuse o botão ajustável, feche o defletor, dobre a tampa coletora de ar e reinicie.

3. Observações na aplicação

1. Tendo o eixo de pressão e o anel de borracha, se a junta ficar flexível, pode apertar o botão da junta;

2. Não force excessivamente ao empurrar e puxar a tampa coletora de ar;

3. O ângulo do tubo flexível e do suporte não deve exceder 90°, caso contrário, haverá retorno;

4. Altura de instalação: a distância do teto e da tampa coletora de ar, Máx. 2440mm, Mín. 1710mm.

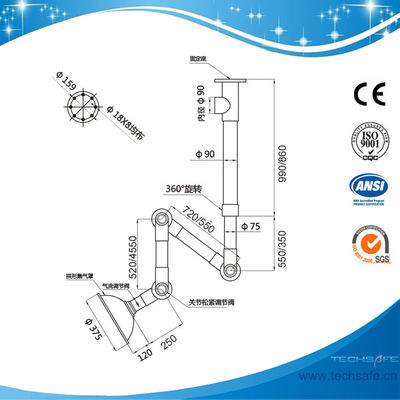

4. Esquema de instalação
