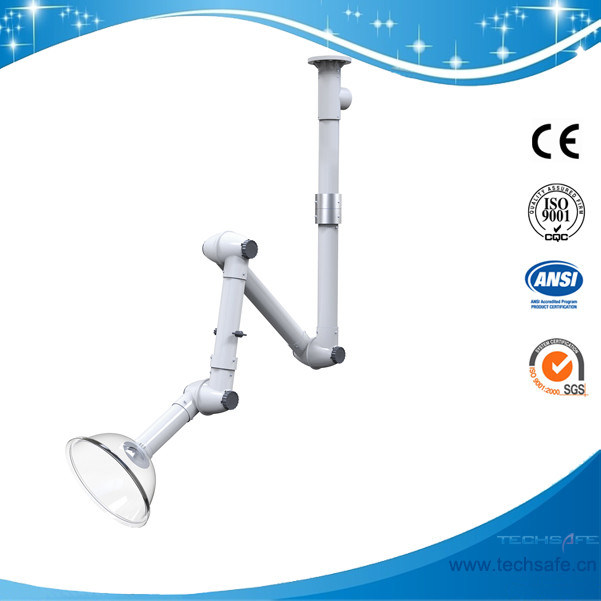

Braço extrator de fumaça flexível SHP50-2 para poeira, extrator/exaustor de fumaça de laboratório, braço extrator de fumaça de 50 mm de diâmetro, exaustão de fumaça

Extração de fumos, extratores de fumos, exaustão de fumos, exaustores de fumos, ventilador de extração, coifa de extração, chaminé de exaustão, sucção de fumos, exaustão de resíduos gasosos, exaustão de gás, chaminé de gás residual

Válvulas de Capelas de Exaustão de Laboratório, Torneiras de Gás e Água de Laboratório, Torneiras de Ar de Laboratório, Exaustão de Fumos de Laboratório, Extrator de Fumos, Pia de PP de Laboratório, Rack de Secagem de Laboratório, Pegboard de Drenagem de Laboratório, Pegboards e Bandejas de Drenagem, Rack de Secagem de Vidraria de Pegboard de Epóxi,

Junta: PP de alta qualidade. Giratória 360°, fácil de desmontar, montar e limpar
Anel de vedação: Borracha tratada de baixo atrito
Parafuso central: aço inoxidável 304
Botão de ajuste da junta: Latão total com rolamento S/S interno travado com parafuso central
Damper: Para ajustar o fluxo de ar manualmente com um botão

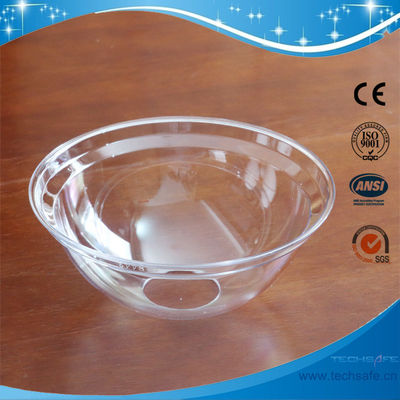

Capuz/cúpula: PP/PC de alta qualidade
Tubo: 75mm / PP
Dispositivo de giro: com dispositivo de giro 360°, com o rack fixo como centro, permitindo um raio máximo de
movimento de 1600mm
Suporte de instalação: Injeção de plásticos de um molde completo, painel de montagem
fortemente conectado à junta

Junta: PP de alta qualidade. Giratória 360°, fácil de desmontar, montar e limpar
Anel de vedação: Borracha tratada de baixo atrito
Parafuso central: aço inoxidável 304
Botão de ajuste da junta: Latão total com rolamento S/S interno travado com parafuso central
Damper: Para ajustar o fluxo de ar manualmente com um botão
Capuz/cúpula: PP/PC de alta qualidade
Tubo: 75mm / PP
Dispositivo de giro: com dispositivo de giro 360°, com o rack fixo como centro, permitindo um raio máximo de
movimento de 1600mm
Suporte de instalação: Injeção de plásticos de um molde completo, painel de montagem
fortemente conectado à junta

1. Capacidade:

1) Feito de material de PVC, PP de alta qualidade, aço inoxidável SUS304, à prova de corrosão, à prova de ácido e à prova de álcali;

2) O escopo de movimento é grande, giratório 360° como centro do suporte, 1240mm como raio; pode ser flexionado livremente dentro do escopo de altura de 720mm;

3) A distância entre o suporte ornamental e o suporte é ajustável; o escopo ajustável é de 990mm-1450mm.

4) O botão ajustável de ar pode controlar o fluxo de ar;

5) É conveniente de usar, fácil de desmontar, remontar e limpar.

2. Instalação e uso

1) Escolha a posição de instalação de acordo com o local de trabalho e o ambiente interno, no furo do teto de acordo com o suporte, use parafuso M8 para fixar o suporte ao teto;

2) Coloque o tubo flexível no orifício do tubo de vento de drenagem, deixe a capa do tubo travar o tubo flexível e o tubo de vento de drenagem, para aparafusar a base;

3) Aparafuse a tampa de coleta de ar;

4) Conecte a saída de vento de drenagem ao sistema de vento de drenagem;

5) Ao usar, pode empurrar e puxar a tampa de coleta de ar, fazê-la apontar para a posição de bombeamento e ajustar o botão ajustável de fluxo de ar. Após o uso, aparafuse o botão ajustável, feche o defletor, dobre a tampa de coleta de ar e reinicie.

3. Observações na aplicação

1. Tendo o eixo de pressão e o anel de borracha, se a junta ficar flexível, pode apertar o botão da junta;

2. Não force excessivamente ao empurrar e puxar a tampa de coleta de ar;

3. O ângulo do tubo flexível e do suporte não deve exceder 90°, caso contrário, haverá retorno;

4. Altura de instalação: a distância entre o teto e a tampa de coleta de ar, Máx. 2440mm, Mín. 1710mm.

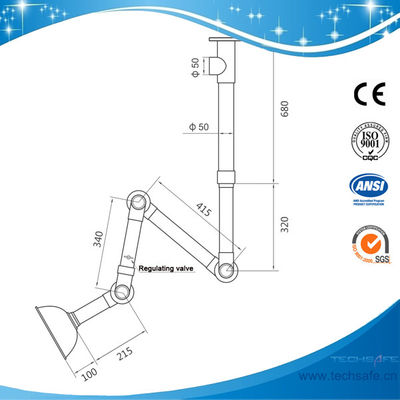

4. Esboço de instalação
