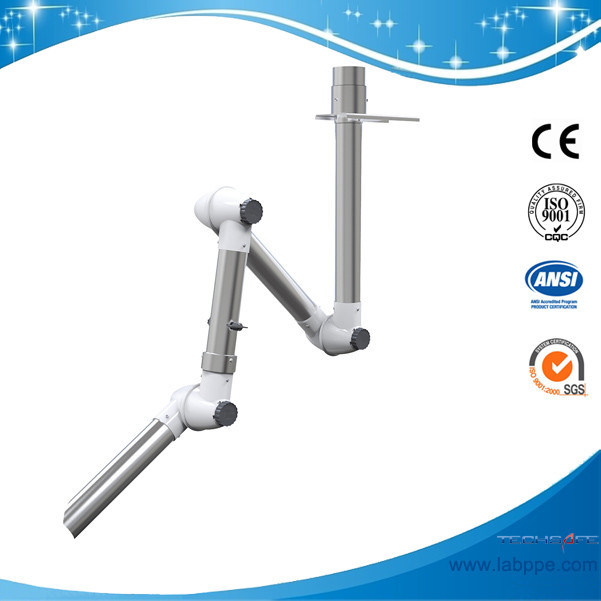

SHP50-Lab Fume Extractor/Exhaust,Aluminumalloy flexível de extracção de fumo braço escritório montado laboratório braço de fumo soldadura

Extração de fumaça, extratores de fumaça, exaustão de fumaça, exaustores de fumaça, ventilador de extração, coifa de extração, coifa de exaustão, sucção de fumaça, exaustão de resíduos gasosos, exaustão de gás, coifa de gás residual

Válvulas de Capelas de Laboratório, Torneiras de Água e Gás de Laboratório, Torneiras de Ar de Laboratório, Exaustão de Fumaça de Laboratório, Extrator de Fumaça, Pia de PP de Laboratório, Rack de Secagem de Laboratório, Painel de Drenagem de Laboratório, Painéis e Bandejas de Gotejamento, Rack de Secagem de Vidraria em Painel Epóxi,

Junta: PP de alta qualidade. Giratória em 360°, fácil de desmontar, montar e limpar
Anel de vedação: Borracha tratada de baixo atrito
Parafuso central: Aço inoxidável 304

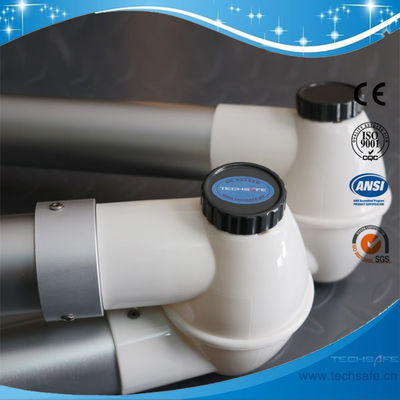

Botão de ajuste da junta: Totalmente em latão com rolamento de aço inoxidável interno travado com parafuso central
Damper: Para ajustar o fluxo de ar manualmente com um botão

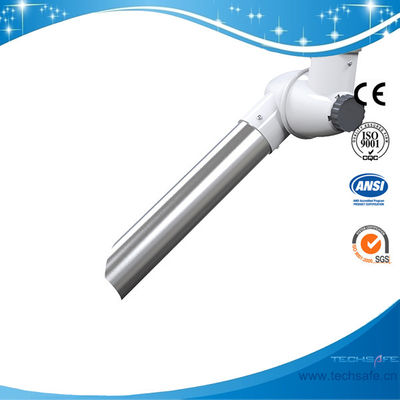

Capuz/cúpula: PP/PC de alta qualidade
Tubo: 75mm / PP
Dispositivo de giro: com dispositivo de giro 360°, com o rack fixo como centro, máximo habilitador
raio de movimento para 1600mm

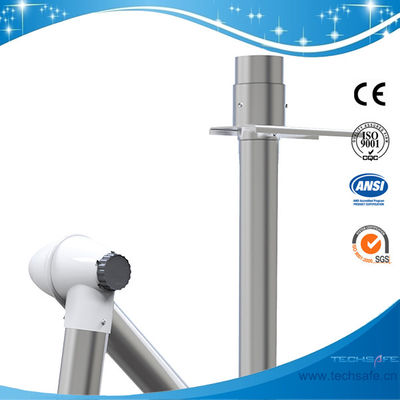

Suporte de Instalação: Injeção de plásticos de um molde completo, painel de montagem
fortemente conectado à junta

Junta: PP de alta qualidade. Giratória em 360°, fácil de desmontar, montar e limpar
Anel de vedação: Borracha tratada de baixo atrito
Parafuso central: Aço inoxidável 304
Botão de ajuste da junta: Totalmente em latão com rolamento de aço inoxidável interno travado com parafuso central
Damper: Para ajustar o fluxo de ar manualmente com um botão
Capuz/cúpula: PP/PC de alta qualidade
Tubo: 75mm / PP
Dispositivo de giro: com dispositivo de giro 360°, com o rack fixo como centro, máximo habilitador
raio de movimento para 1600mm
Suporte de Instalação: Injeção de plásticos de um molde completo, painel de montagem
fortemente conectado à junta

1. Capacidade:

1) Feito de material de PVC, PP de alta qualidade, aço inoxidável SUS304, à prova de corrosão, à prova de ácido e à prova de álcali;

2) O escopo de movimento é grande, giratório em 360° como centro do suporte, 1240mm como raio; pode ser flexionado livremente dentro do escopo de altura de 720mm;

3) A distância entre o suporte ornamental e o suporte é ajustável; o escopo ajustável é de 990mm-1450mm.

4) O botão ajustável de ar pode controlar o fluxo de ar;

5) É conveniente de usar, fácil de desmontar, recombinar e limpar.

2. Instalação e uso

1) Escolha a posição de instalação de acordo com o local de trabalho e o ambiente interno, no furo do teto de acordo com o suporte, use parafuso M8 para fixar o suporte ao teto;

2) Coloque o tubo flexível no orifício do tubo de vento de drenagem, deixe a capa do tubo travar o tubo flexível e o tubo de vento de drenagem, para rosquear na base;

3) Rosqueie a tampa coletora de ar;

4) Conecte o orifício de vento de drenagem ao sistema de vento de drenagem;

5) Ao usar, pode empurrar e puxar a tampa coletora de ar, fazê-la apontar para a posição de bombeamento e ajustar o botão ajustável de fluxo de ar. Após o uso, rosqueie o botão ajustável, feche o defletor, dobre a tampa coletora de ar e reinicie.

3. Aviso na aplicação

1. Tendo o eixo de pressão e o anel de borracha, se a junta ficar flexível, pode apertar o botão da junta;

2. Não force excessivamente ao empurrar e puxar a tampa coletora de ar;

3. O ângulo do tubo flexível e do suporte não deve exceder 90°, caso contrário, haverá retorno;

4. Altura de instalação: a distância entre o teto e a tampa coletora de ar, Máx. 2440mm, Mín. 1710mm.

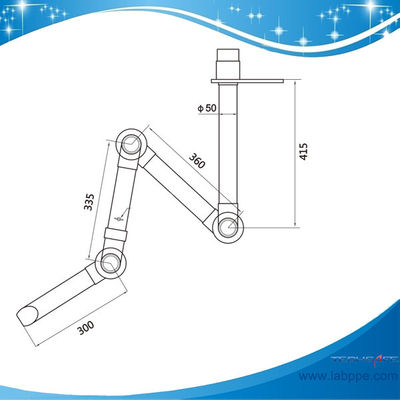

4. Esboço de instalação
